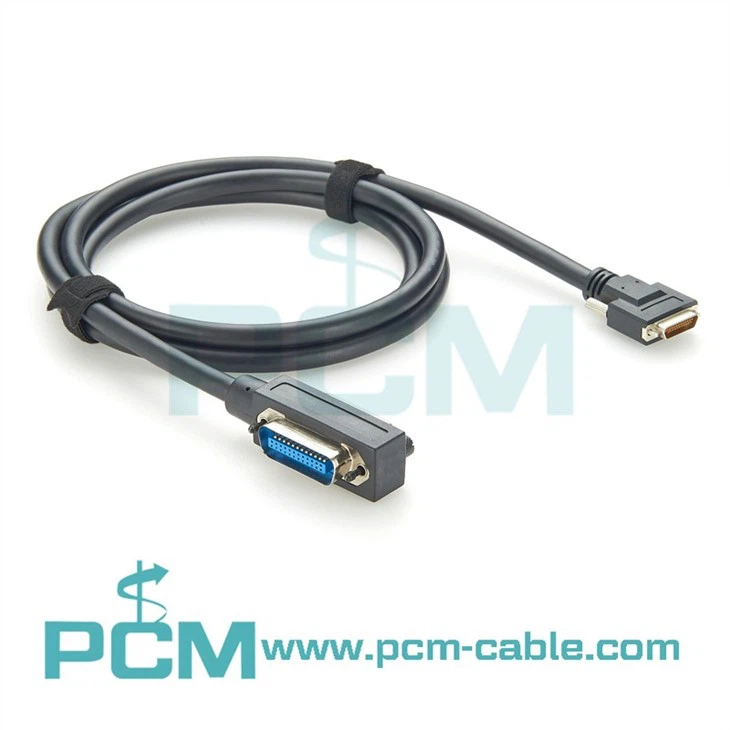

MicroDB25M X13 GPIB Cable IEEE-488 Cable
PX0110A Micro Dsub GPIB Cable Adapter is 0.25 meters long and for use with the PZ2100A SMU

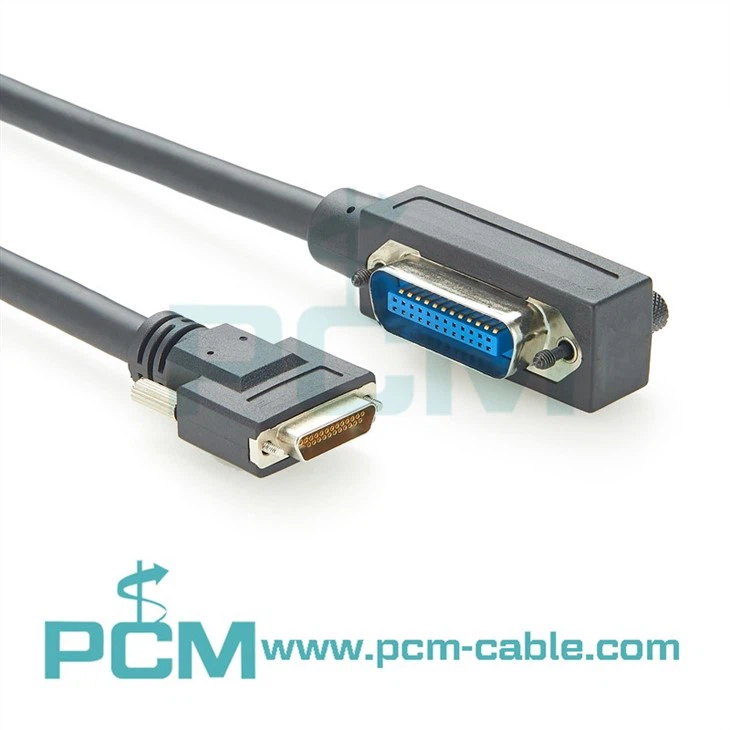

183285-02 GPIB Micro D25 to Champ Ribbon 24, Type X13 Cable, IEEE-488 Cable
Y1260A Micro GPIB Cable for Embedded Controllers and PXIe System Modules
Micro-D 25 Pin Cable GPIB connector for GPIB instrument control ACL-IEEE488-MD1-A cable
Micro d - תת מתאם כבל GPIB
Micro D - מתאם כבל GPIB, המכונה גם כבל X13, משמש לחיבור התקני ממשק microd25 לממשקי GPIB (IEEE-488) סטנדרטיים. סדרת מוצרים זו מיועדת ליישומים כמו בקרת מכשירים, אוטומציה לבדיקה ושילוב מערכת PXI, והיא תואמת באופן נרחב למכשירי מותג מיינסטרים, כולל Keysight, NI, Adlink וכו '.
מִפרָט
| שם המוצר | כבל GPIB של Micro DB25 עבור בקרים משובצים ומודולי מערכת PXIE |
| תוֹאֵם |
מכשירים לאומיים 183285-02, 183285-01; Keysight PX0114A, Keysight PX0110A, Y1260A; Adlink ACL - IEEE488-MD1 |
| מס 'DWG | PCM - S-0664 |
| סוג המחבר (סוף א) | 25 - סיכה 1.27 מ"מ מיקרו-D |
| מין (סוף א) | זָכָר |
| שיטת אבטחה (סוף א) | 2-56 UNC, OD: 5.0x37.5 מ"מ, מצופה ניקל |
| סוג המחבר (סוף ב) | IEEE-488 CN24P |
| מין (סוף ב) | זכר לנקבה |
| שיטת אבטחה (סוף ב) | 8.15x33.0 מ"מ, מצופה שחור |
| אורך הכבלים | 1M, 2M, 3M או מותאם אישית |
| מד תיל | 26awg*12p |
| קוטר כבלים | 10 מ"מ |
| מעיל כבלים | PVC |
| בַּקָשָׁה | תואם ליציאות LXI DIO/Trigger, המתאימות לדרישות חיבור קלט/פלט של צפיפות קלט/פלט של צפיפות- בתעופה, ציוד בדיקה, בקרת אוטומציה, ממשקי תקשורת וכו '. |
תכונות
- סוג חיבור: Micro D - pin 25 (זכר) לממשק GPIB רגיל IEEE 4888 24 PIN
- פוּנקצִיָה: המרת מתאם יציאת GPIB MicroD25 לממשק התקשורת הרגיל של GPIB
דגמים ישימים
- תואם ל- Keysight PX0114A, PX0110A, Y1260A
- תואם ל- 183285 - 02, 183285 - 01 (משמש עבור PCI-GPIB/LP, PMC-GPIB, וכמה בקרים משובצים VXI ו- PXI.)
- Adlink ACL - IEEE488-MD1
- תמיכה M9037A, M9537A, M9024A ודגמים אחרים
יישומים
- 25 - ניתן להשתמש בכבל GPIB של Micro-D GPIB לחיבור בקרי PXI ומכשירי GPIB, המתאימים לפלטפורמת אוטומציה של Keysight.
- ניתן להשתמש בכבל GPIB IEEE-488 לתקשורת נתונים של ציוד בדיקה ומדידה, כגון אוסצילוסקופים, מנתחי ספקטרום, מחוללי אות וכו '.
- GPIB IEE 488 כבל מיקרו D25 מותאם למערכת LXI, המרת מיקרו D - אותות משנה לממשק בקרת GPIB רגיל.
- כבל סוג X13 משמש לשלט רחוק של מכשירי מעבדה להשגת חיבור תקשורת של אוטובוס GPIB.
- כבל Micro GPIB משמש לשדרוג התקני ממשק GPIB ישנים כדי להתחבר למערכת Micro {}}} D ולשפר את שילוב המערכת.
- כבל GPIB MicroD25 משמש ככבל גשר מ- PXI ל- GPIB בשילוב מערכת, חיסכון בשטח ועלות.
- זהו פתרון המרה של כבל GPIB נפוץ במערכת בדיקה אוטומטית (ATE).
- זה תואם באופן נרחב לתקני ממשק GPIB של מותגים כמו Keysight, Ni, Adlink וכו '.
