Aug 08, 2024 השאר הודעה

האם TTL ו-RS-232 זהים?

TTL ו-RS-232 אינם זהים, יש להם הבדלים משמעותיים, בעיקר ברמות המתח ובשדות היישום.

TTL (לוגיקה טרנזיסטור-טרנזיסטור)

רמת מתח:

רמה גבוהה (לוגיקה 1): בדרך כלל 3.3V או 5V.
רמה נמוכה (לוגיקה {{0}}): בדרך כלל 0V.

בַּקָשָׁה:

הוא נמצא בשימוש נרחב במיקרו-בקרים, לוחות פיתוח (כגון Arduino, Raspberry Pi), חיישנים והתקנים אחרים הדורשים רמות לוגיקה של מתח נמוך.

מרחק תקשורת:

תקשורת לטווח קצר, בדרך כלל בתוך לוח מעגלים או בין מכשירים למרחקים קצרים.

RS-232

רמת מתח:

רמה גבוהה (לוגיקה 0): בדרך כלל בין +3V ל-+15V.
רמה נמוכה (לוגיקה 1): בדרך כלל בין -3V ל--15V.

בַּקָשָׁה:

משמש בעיקר לתקשורת טורית בין מחשבים והתקנים היקפיים (כגון מודמים, מדפסות).

מרחק תקשורת:

מתאים לתקשורת למרחקים ארוכים ויכול לתמוך במרחקים של עשרות מטרים ואף יותר.

סיכום ההבדלים

טווח מתח:

הרמות הגבוהות והנמוכות של TTL הן 3.3V/5V ו-0V בהתאמה.
הרמות הגבוהות והנמוכות של RS-232 הן מתח חיובי ומתח שלילי (+3V עד +15V ו--3V עד -15V) בהתאמה.

תרחישי יישום:

TTL משמש לתקשורת במתח נמוך ובמרחק קצר בין מכשירים אלקטרוניים.
RS-232 משמש לתקשורת במתח גבוה יותר, למרחקים ארוכים בין מכשירים, במיוחד לחיבור בין מחשבים וציוד היקפי.

מאפיינים חשמליים:

אותות TTL רגישים יחסית להפרעות ומתאימים לתקשורת למרחקים קצרים.
מתח האות RS-232 גבוה יותר, יכולת אנטי-הפרעות חזקה, והוא מתאים לתקשורת למרחקים ארוכים.

לכן, למרות ששניהם משמשים לתקשורת טורית, הם אינם זהים בגלל הבדלים ברמות המתח ובתרחישי היישום.

על ארה"ב

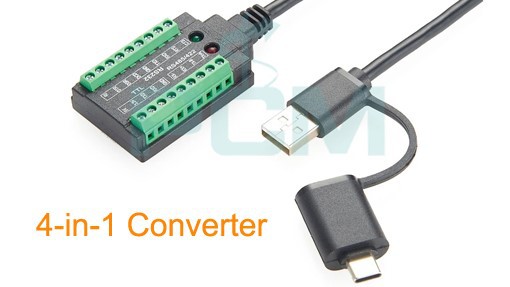

Premier Cable היא יצרנית מקצועית של כבלים טוריים מסוג USB, כולל כבלי USB ל-TTL, כבלי USB ל-RS232, כבלי USB ל-RS485 וכבלי USB ל-RS422. כל המוצרים שלנו משתמשים בשבבי FTDI מקוריים כדי להבטיח איכות ויציבות גבוהה. כמוכר ישיר במפעל, אנחנו לא רק מבטיחים איכות המוצר, אלא גם מספקים מחירים תחרותיים מאוד כדי לספק ללקוחות פתרונות תמורה לכסף. בין אם מדובר בפיתוח מערכות משובצות או יישומי אוטומציה תעשייתית, Premier Cable היא תמיד הבחירה האידיאלית שלך.
